Osciloscop portabil FNIRSI DSO-TC4, 3-în-1
388,99 lei

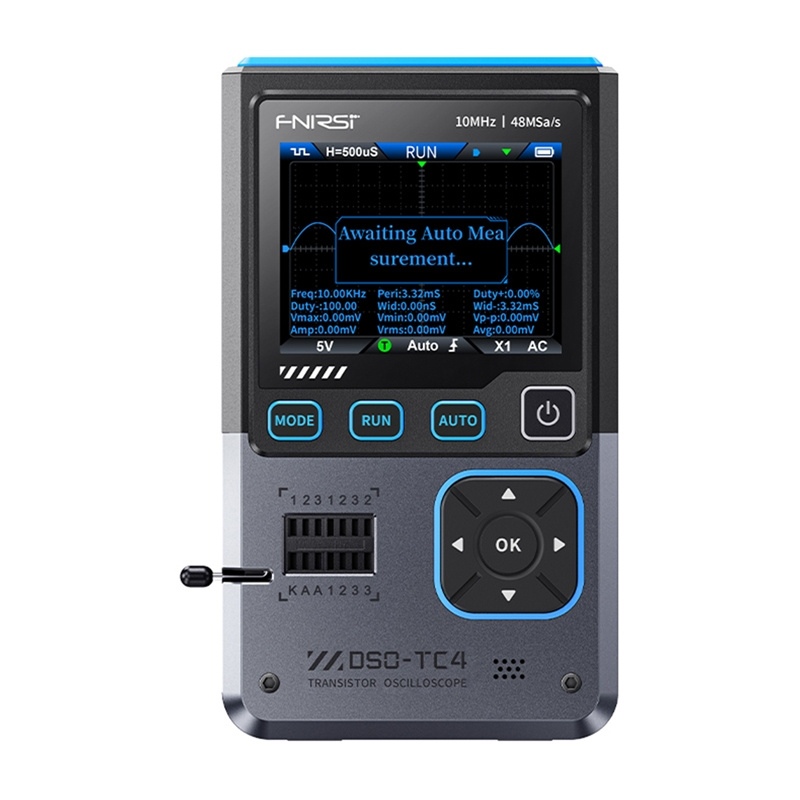

Mini osciloscop portabil 3 în 1 FNIRSI DSO-TC4
FNIRSI DSO-TC4 este un dispozitiv care combină trei funcții: osciloscop digital, tester de componente electronice și generator de semnal. Prin combinarea analizei formei de undă cu recunoașterea componentelor și funcțiile de testare a semnalului, acesta se va dovedi util în aplicațiile de service. În plus, funcția inteligentă Anti-Burn protejează circuitul de intrare de deteriorări atunci când sondele de măsurare sunt conectate incorect. Acest lucru face ca echipamentul să fie sigur de utilizat chiar și pentru utilizatorii mai puțin avansați.
Funcții de măsurare și analiza semnalului
Dispozitivul oferă o lățime de bandă de măsurare de până la 10 MHz și o rată de eșantionare de 48 MSa/s. Acesta poate afișa forme de undă cu detalii și precizie ridicate, permițând analiza în timp real a semnalelor de tensiune. Cu 13 forme de undă predefinite și frecvențe în intervalul 0-50 kHz (amplitudine 0,1-3,0 V), generatorul de semnal permite simularea diferitelor condiții de funcționare a circuitelor.
Capacități extinse de testare a componentelor
Testerul integrat de componente recunoaște automat diodele, tranzistoarele (inclusiv MOSFET-urile), rezistențele, condensatoarele și alte componente pasive și active. Cu prizele de testare și detectarea inteligentă a componentelor, sunt posibile diagnosticarea rapidă și identificarea parametrilor.
Operare convenabilă
Un ecran color TFT de 2,8 inchi oferă date și grafice ușor de citit. Interfața cu utilizatorul acceptă opt limbi, facilitând configurarea dispozitivului. Panoul de control este proiectat pentru acces rapid la funcțiile cheie, cum ar fi modul automat, pauză și schimbarea modului.
Conectivitate și sursă de alimentare
Osciloscopul dispune de un port USB-C pentru încărcare și transfer de date. Posibilitatea de a exporta forme de undă către un computer facilitează analiza ulterioară și arhivarea rezultatelor. O baterie litiu-ion de 1.500 mAh încorporată asigură funcționarea îndelungată a dispozitivului, iar un mod de repaus automat prelungește timpul de funcționare între încărcări.
Inclus
- osciloscop
- Sonda P1600
- clemă crocodil
- 3x cârlige de testare
- manual de utilizare
- cablu de încărcare USB-C
- adaptor
Osciloscop
| Producător | Fnirsi |
|---|---|
| Model | DSO-TC4 |
| Ecran | Ecran color TFT 2.8 inch |
| Iluminare din spate | Luminozitate reglabilă |
| Sursă de alimentare | USB tip C (5V/1A) |
| Baterie | Litiu-ion 3.7V, 1500mAh |
| Limbi | 8 limbi (inclusiv chineză, engleză, germană, portugheză, japoneză, spaniolă, coreeană, rusă) |
| Dimensiuni | aprox. 90×142×27.5mm |
| Greutate | 186 g |
| Rata de eșantionare în timp real | 48MSa/s |
| Lățime de bandă analogică | 10 MHz |
| Impedanță de intrare | 1MΩ |
| Mod de cuplare | AC/DC |
| Intervalul de tensiune de testare | Sonda 1:1 – 80Vpp (±40V); Sonda 10:1 – 800Vpp (±400V) |
| Sensibilitate verticală | 10mV/div-10V/div (gama X1) |
| Decalaj vertical | Reglabil cu indicație |
| Interval de bază de timp | 50ns-20s |
| Moduri de declanșare | Auto / Normal / Unic |
| Tip declanșare | Front ascendent, Front descendent |
| Nivel de declanșare | Reglabil cu indicație |
| Înghețarea formei de undă | Da (funcție HOLD) |
| Măsurare automată | Valori maxime, minime, medii, RMS, Vpp, frecvență, perioadă, factor de umplere (ciclu de funcționare) |
Tranzistori
| Diode | Interval: Cădere de tensiune <5V |
|---|---|
| Diodă Zener | Interval: 0,01-32V; tensiune de rupere inversă (zona de testare K-A-A). |
| Tranzistoare cu efect de câmp (FET) | JFET – măsurarea capacității porții (Cg), a curentului Id la Vgs și a căderii de tensiune prin dioda de gardă (Uf); IGBT – măsurarea curentului de drenă la Vgs, a căderii de tensiune prin dioda de gardă (Uf); MOSFET – tensiunea de prag (Vt), capacitatea porții (Cg), rezistența drenă-sursă (Rds), căderea de tensiune prin dioda de gardă (Uf). |
| Tiristoare (SCR) | Unidirecțional – tensiune de declanșare <5V, nivelul porții; bidirecțional - curent de declanșare <6mA |
| Condensatoare | Gama: 25pF-100mF, măsurarea capacității și a factorului de pierdere (Vloss) |
| Rezistoare | Gamă: 0,01Ω-50MΩ |
| Inductor | Gama: 10μH-1000μH |
Generator de semnal
| Forma de undă de ieșire | Suportă 13 tipuri de forme de undă |
|---|---|
| Frecvența formei de undă | 0-50 kHz |
| Factor de umplere a formei de undă | 0-100% |
| Amplitudinea formei de undă | 0.1-3.0V |
Siguranța produsului
Producător:
Shenzhen FNIRSI Technology Co.,Ltd.
8F,Weihuada Industrial Park C building West, Li Rong Road Da Lang Street, Longhua District 518109, Shenzhen, CN
Entitatea responsabilă pentru acest produs în UE:
ALTWAY(PL) Sp.z o.o.
aleja Grunwaldzka 212 80-266, Gdańsk, PL
bok@altway.pl
Informații suplimentare
| Greutate | 0,43 kg |
|---|---|
| Brand | FNIRSI |
| Brand | FNIRSI |
| Tip produs | Osciloscop digital |
| Funcții | 3-în-1 |
| Utilizare | Atelier, Electronică, Testare |
